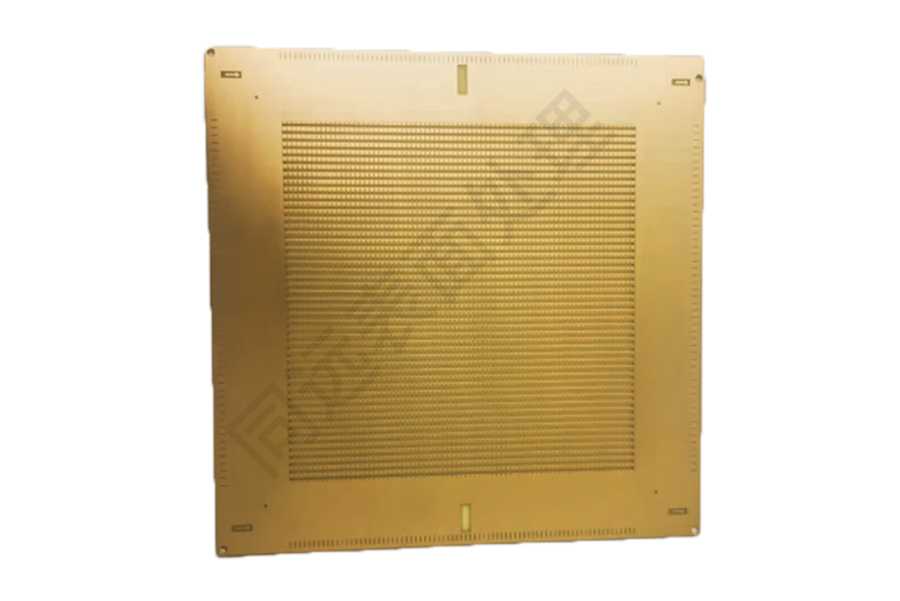

陶瓷基板镀金在功率电子、LED封装、射频微波、传感器、新能源模块、半导体器件和精密电子封装中应用越来越多。很多人听到“镀金”，第一反应是为了让表面更好看，其实在陶瓷基板上镀金，重点往往不是装饰，而是为了提升导电稳定性、可焊性、抗氧化能力和长期可靠性。

　　陶瓷基板本身具有绝缘性好、耐高温、导热性能稳定、尺寸稳定性强等特点，适合用在对散热和可靠性要求较高的电子产品中。但陶瓷本体并不能直接承担电路连接，通常需要在表面形成金属线路层，再根据后续焊接、键合、封装或连接需求进行镀镍、镀金等表面处理。陶瓷基板镀金，就是这一系列工艺中非常重要的一步。

　　一、陶瓷基板为什么会用在高端电子领域?

　　普通线路板在很多电子产品中已经够用，但在高功率、高频率、高温、高可靠场景下，普通PCB可能会遇到散热不足、绝缘性能不够、尺寸稳定性差等问题。这时，陶瓷基板的优势就体现出来了。

　　常见陶瓷基板材料有氧化铝陶瓷、氮化铝陶瓷、氧化锆陶瓷等。其中，氧化铝陶瓷应用比较广，综合成本相对可控;氮化铝陶瓷导热性能更突出，常用于对散热要求较高的电子模块。

　　陶瓷基板既能提供绝缘支撑，又能通过金属化线路实现电气连接。在功率器件中，芯片工作时会产生热量，如果热量不能及时导出，就会影响器件寿命。陶瓷基板能够帮助器件更稳定地散热，因此在IGBT模块、LED封装、激光器、射频模块和新能源汽车电子中都能看到它的身影。

　　二、陶瓷基板镀金到底镀在哪里?

　　陶瓷本身是绝缘材料，不能像铜、镍、不锈钢那样直接简单电镀。陶瓷基板镀金通常是建立在金属化层基础上的。也就是说，陶瓷表面先要形成可导电的金属线路或金属焊盘，然后再在这些金属区域上进行镀镍、镀金等表面处理。

　　常见陶瓷基板工艺中，可能会有铜层、钨钼金属化层、银浆层、镍层等不同结构。镀金通常位于最外层，主要作用是保护底层金属，提升焊接、键合或接触性能。

　　所以，陶瓷基板镀金并不是把整块陶瓷都镀成金色，而是根据电路图形、焊盘位置、连接区域和功能要求，对特定金属区域进行表面处理。哪些地方需要镀金，哪些地方不能镀，镀层厚度是多少，都要根据图纸和应用场景来确定。

　　三、陶瓷基板镀金有什么作用?

　　陶瓷基板镀金的第一个作用是抗氧化。很多陶瓷基板表面有铜层或其他金属层，如果长期暴露在空气中，可能出现氧化、变色或焊接性能下降。金层化学稳定性好，可以减少表面氧化问题。

　　第二个作用是提升可焊性。陶瓷基板上的焊盘如果后续要焊接芯片、引线、端子或其他器件，表面状态必须稳定。镀金层可以让焊接区域更容易保持良好状态，减少因表面氧化导致的虚焊、润湿不良等问题。

　　第三个作用是改善导电接触。某些陶瓷基板用于连接器、测试座、探针接触或高频器件，接触面需要稳定导电。金层不容易氧化，接触电阻更稳定。

　　第四个作用是支持键合工艺。在部分电子封装中，陶瓷基板可能需要金丝键合、铝丝键合或其他连接方式。合适的镀金层能为键合提供更可靠的表面。

　　第五个作用是提高产品可靠性。对于长期工作在高温、高湿、高功率或高频环境中的电子器件来说，表面处理质量会直接影响寿命。镀金层虽然很薄，却关系到后续封装和使用稳定性。

　　四、陶瓷基板镀金为什么常配合镀镍?

　　很多陶瓷基板不会直接在铜层上镀金，而是采用“镍金”结构，也就是先镀镍，再镀金。镍层在中间起到很重要的作用。

　　镍层可以作为阻挡层，减少铜向金层扩散。如果没有合适的阻挡层，底层金属扩散到表面，可能影响金层颜色、焊接性能和长期稳定性。镍层还能提升耐腐蚀能力，让表面结构更稳定。

　　同时，镍层也能改善硬度和耐磨性。某些接触区域如果只靠薄金层保护，长期摩擦可能不够。底镍层配合金层，可以提升整体表面性能。

　　不过，镍层不是越厚越好。陶瓷基板对尺寸、平整度和焊盘高度有要求，镀层太厚可能影响焊接间隙、装配精度和线路形貌。镍层厚度和金层厚度都应按照产品要求控制。

　　五、陶瓷基板镀金常见方式有哪些?

　　陶瓷基板镀金方式要根据基板结构、线路图形、批量大小和性能要求来选择。常见方式包括电镀金、化学镀镍金、选择性镀金等。

　　电镀金适合导电路径明确、需要较好镀层控制的产品。它可以根据电流分布在金属区域沉积金层，但对挂具、导电连接和图形结构有要求。

　　化学镀镍金更多依靠化学反应完成沉积，适合某些复杂图形和均匀性要求较高的基板。它不完全依赖外部电流，在一些线路图形中更容易获得均匀镀层。

　　选择性镀金适合只对关键焊盘、键合区或接触区镀金的产品。这样可以减少金耗，降低成本。但选择性镀金对遮蔽、定位和工艺控制要求更高。

　　不同方式没有绝对好坏，关键要看陶瓷基板用途。如果是普通焊接保护，要求和高频封装、金丝键合、长期摩擦接触就不一样。

　　六、镀金厚度怎么确定?

　　陶瓷基板镀金厚度要看后续应用。若只是为了防氧化和短期焊接保护，金层厚度可以相对薄一些;如果用于金丝键合、频繁接触、耐磨或高可靠封装，金层厚度要求会更高。

　　金层过薄，可能保护不足，后续焊接或存放过程中容易出现表面性能下降。金层过厚，则会增加成本，也可能带来应力、表面粗糙度和焊接匹配问题。

　　陶瓷基板镀金的成本中，金耗占比较明显。尤其是大面积基板或批量产品，厚度差异会直接影响价格。因此，企业在设计阶段就要明确哪些区域需要厚金，哪些区域只需要薄金保护，避免全板过度镀金造成浪费。

　　对于精密电子产品，镀金厚度最好在图纸中明确标注，并说明检测位置和验收标准。

　　七、陶瓷基板镀金的难点在哪里?

　　第一个难点是金属化层质量。如果陶瓷表面的金属化层本身附着力不好，后续镀金再好也难以保证整体可靠性。镀层质量和前道金属化工艺密切相关。

　　第二个难点是线路图形复杂。陶瓷基板上可能有细线、窄间距、小焊盘、通孔、台阶或局部区域。不同位置的镀层厚度容易出现差异，需要通过工艺控制改善。

　　第三个难点是表面洁净度。陶瓷基板常用于高端电子封装，表面污染、微粒、油污、残留药液都可能影响焊接和键合。清洗和烘干环节不能马虎。

　　第四个难点是镀层结合力。陶瓷基板后续可能经历高温焊接、回流、封装、老化测试，如果镀层结合不稳，后期容易出现起泡、脱层或性能下降。

　　八、哪些行业会用到陶瓷基板镀金?

　　在LED封装中，陶瓷基板可以帮助芯片散热，镀金焊盘则有利于后续焊接和连接。高功率LED如果散热不好，光衰和寿命都会受到影响。

　　在功率电子领域，陶瓷基板常用于承载功率芯片和模块，镀金层可以提升连接可靠性。新能源汽车、电源模块、工业控制和储能设备中，都可能用到这类基板。

　　在射频微波领域，陶瓷基板尺寸稳定、介电性能好，镀金线路和焊盘可以满足高频信号传输和连接需求。

　　在传感器和精密封装中，陶瓷基板可用于气密封装、芯片承载和信号引出，镀金层则关系到焊接、键合和长期稳定性。

　　在医疗电子、航空航天、军工电子等高可靠领域，对陶瓷基板镀金的要求更高，通常会关注厚度、结合力、洁净度和批次稳定性。

　　九、镀金前设计阶段要注意什么?

　　陶瓷基板镀金不是加工厂最后一道工序才考虑的事，最好在设计阶段就规划好。

　　首先要明确镀金区域。不是所有金属面都必须镀金，关键焊盘、键合区、接触区应重点标注。

　　其次要考虑线路间距。间距太小，镀金时可能增加桥连、残留和清洗难度。精密线路要充分考虑工艺能力。

　　第三要考虑后续焊接方式。不同焊料、不同温度、不同连接方式，对镀层结构要求不同。比如金丝键合和普通锡焊，对表面要求就不一样。

　　第四要考虑检测方式。设计图纸中最好明确镀层厚度、检测位置、外观要求和功能测试要求。这样加工和验收都有依据。

　　设计阶段想清楚，后期返工和沟通成本会低很多。

　　十、如何判断陶瓷基板镀金质量?

　　陶瓷基板镀金质量不能只看颜色。外观金黄、表面亮，不代表一定合格。

　　首先看外观。镀金区域应均匀、干净，没有明显发花、漏镀、烧焦、针孔、污渍、划伤和残留。焊盘边缘要整齐，不能有明显毛刺或镀层堆积。

　　其次看厚度。镍层和金层厚度都要检测，尤其是关键功能区域。厚度不足会影响保护和焊接，厚度过厚也可能影响装配。

　　再看附着力。可以根据产品要求做热冲击、胶带、弯曲、摩擦或其他方式检测。陶瓷基板虽然本体较硬，但镀层和金属化层之间仍然要经得起后续工艺考验。

　　还要看可焊性和键合性能。对于焊接产品，焊盘润湿性很重要;对于键合产品，键合强度和表面洁净度更关键。

　　如果用于高可靠产品，还可能需要盐雾、湿热、高温老化、冷热循环等测试。

　　十一、陶瓷基板镀金价格受哪些因素影响?

　　基板材料不同，前处理和工艺难度不同。氧化铝、氮化铝、金属化陶瓷基板的处理方式可能不同。

　　镀金面积越大，金耗越高，成本自然上升。金层厚度越厚，价格也会明显增加。局部镀金虽然能节省金耗，但遮蔽和工艺成本可能增加。

　　线路越精细、焊盘越小、图形越复杂，对加工精度要求越高。批量小、品种多、定制化强的产品，单件成本也会更高。

　　如果客户要求检测报告、特殊包装、洁净清洗、高可靠测试，价格也会相应提高。

　　所以询价时，最好提供图纸、镀金面积、镀层结构、厚度要求、数量和检测标准。只问“陶瓷基板镀金多少钱”，很难得到准确报价。

　　十二、选择陶瓷基板镀金厂家要看哪些能力?

　　合适的厂家应熟悉陶瓷金属化基板特点，能根据不同基板类型选择前处理和镀层方案。对于精密线路和小焊盘，要有稳定的厚度控制能力。对于高可靠产品，要有清洗、检测和批次管理能力。

　　还要看厂家是否具备测厚、外观检查、附着力测试、可焊性验证等能力。没有检测能力，就很难保证批量一致性。

　　对于研发样品，可以先做小批量试样，确认镀层外观、厚度、焊接或键合效果后，再进入批量生产。陶瓷基板价格本身不低，盲目大批量加工风险较大。
